Memotong (Trim) menggunakan Fence

Panduan belajar AutoCad tingkat dasar ini menjelaskan bagaimana cara memotong object garis memakai command Trim menggunakan Fence dan contoh kasus umum yang dijumpai pada trim. Pemakaian fence sangat bermanfaat untuk memotong object secara bersamaan sebagai pengganti select object yang dilakukan secara satu persatu.

Command Trim, yang diketik dengan singkatan TR, merupakan salah satu command modify yang dapat memotong garis atau object berbatasan dengan garis atau object yang ditentukan.

Latihan Memotong garis menggunakan trim

Buatlah 2 buah garis horizontal (warna merah) dan vertikal (warna biru). Kedua garis tersebut saling berpotongan, dimana garis merah sebelah kanan dari garis biru merupakan bagian yang akan dipotong dan garis biru sebagai garis batasnya.

Jika sudah menggambar kedua garis tersebut, coba ikuti langkah-langkah menggunakan command trim sebagai berikut:

Ketik TR pada command dan tekan spasi. Muncul tulisan “Select cutting edges ... “, artinya pilih garis batas warna biru menggunakan kotak sentuh (drug mouse dari kanan ke kiri). Lihat contoh gambar 2 garis yang berpotangan dan commandnya di bawah ini:

Gambar Command Trim dan Select Object

Kemudian pada command muncul tulisan “Select object to trim or ...” artinya memilih object yang akan dipotong yang mana garis horizontal warna merah bagian kanan dari garis biru. Perhatikan gambar berikut:

Gambar Select Object to Trim

Setelah dipilih terlihat hasil pemotongannya.

Apa yang dimaksud dengan FENCE ?

Fence adalah bagian dari command trim yang memotong garis menggunakan penentuan titik-titik yang membentuk garis fence.

Ingin lebih jelas, lihat gambar dan ikuti langkah-langkah berikut:

Gambar Contoh Trim menggunakan Fence

Langkah-langkahnya:

Buatlah garis-garis horizontal dan vertikal seperti gambar di atas.

Ketik TR pada command dan tekan spasi. Lanjutkan select cutting edge semua object menggunakan cara drug mouse. Gambar dan langkahnya seperti di bawah ini.

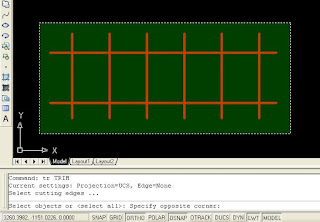

Gambar Command TR dan Select All Object

Kemudian pada command muncul tulisan “Select object to trim or shift-select to extend or [Fence/Crossing/Project/Edge/eRase/Undo]” artinya memilih object yang akan dipotong atau dengan beberapa macam pilihan. Dalam hal ini, pada command kita ketik aja F, sebagai pilihan Fence dan ketik spasi. Pada command muncul tulisan “Specify first fence point : “ berarti menentukan titik pertama dari garis fence.

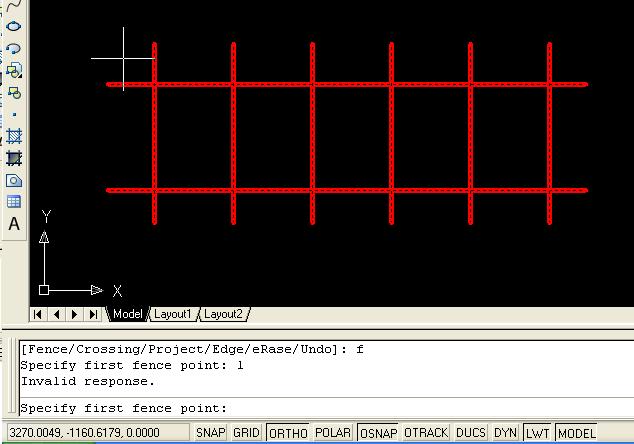

Gambar Ketik F dan Specify first fence point

Kemudian dilanjutkan dengan menentukan titik 2 secara horizontal, gerakkan mouse ke bawah untuk membentuk garis vertikal dengan menentukan titik 3. Selanjutnya geser mouse ke arah kiri dan menentukan titik 4 dan yang terakhir arahkan mouse ke atas hingga membentuk garis fence dangan titik 5, dan tekan spasi. Lihat gambar langkahnya.

Gambar Menentukan Klik titik 1 sampai 5 sebagai Garis Fence

Gambar di bawah ini menunjukan hasil trim menggunakan fence. Terlihat bahwa garis yang dibentuk sebagai fence adalah sebagai ganti cara memilih object menggunakan klik ataupun drug mouse. Dimana letak perbedaannya? Menggunakan klik, jelas satu per satu. Langkah menggunakan drug mouse adalah 4 step yaitu : memotong bagian atas, bawah samping kanan dan kiri. Mana yang lebih efisien? Sudah pasti anda tahu jawabannya.

Gambar Hasil Pemotongan Menggunakan Fence

Kasus Umum yang Dijumpai pada Trim

Bagi para pemula yang masih dalam proses belajar akan menemui suatu kasus seperti yang akan saya contohkan di bawah ini

Gambar Contoh Kasus Trim

Apa yang anda pikirkan tentang contoh itu? Baik.. kita coba memotong bagian kanan garis horizontal merah dengan garis batas warna biru menggunakan command trim, select semua object dan select bagian yang akan dipotong.

Ternyata, hasilnya kita tidak dapat memotong. Apa yang terjadi? Untuk tahu jawabannya, coba kita lakukan zoom dengan mengarahkan mouse ke titik persilangan garis menggunakan scroll mouse. Hasil zoomnya sebagai berikut:

Gambar Hasil Zoom

Setelah kita perbesar pada bagian titik pertemuan, baru kita tahu penyebabnya kenapa kita tidak bisa melakukan trim. Garis biru tidak menyentuh garis merah. Artinya tidak memenuhi persyaratan penggunaan trim yang harus berbatasan dengan object yang ditentukan.

Kesimpulan kasus di atas :

Penyebab kesalahannya adalah kita terlalu percaya dengan penglihatan yang ada dilayar monitor. Oleh sebab itu sebelum melakukan trim gunakan zoom untuk memperjelas area perpotongan.

Untuk menyelesaikan kasus di atas, yang dapat kita lakukan adalah:

Gambar Menggunakan Pilihan Shift Selet to Extend

Kita ulangi langkah sebelumnya, setelah select cutting edge dengan memilih semua object, muncul tilisan "Select object to trim or shift-select to extend or [Fence/Crossing/Project/Edge/eRase/Undo]” kita pilih tekan shift kemudian klik garis biru dekat titik pertemuan untuk memanjangkan garis biru hingga menyentuh garis merah. Setelah itu, ulangi langkah TR dengan cukup menekan spasi dan ikuti langkah-langkah seperti contoh sebelumnya untuk memotong garis merah gambar kasus di atas.



Sekian uraian singkat panduan belajar yang berjudul Memotong (Trim) menggunakan Fence. Semoga bermanfaat..

Baca lanjutan.. Cara Memanjangkan Garis Menggunakan Extend..
