TUTORIAL #20 - Skala Pembesaran ( Scaling factor)

Salam Sejahtera.



Kali ini saya mahu bertanya anda, pernahkah anda mengalami situasi dimana anda terpaksa untuk mengubah saiz sesuatu object kepada saiz yang dikehendaki dalam Autocad?

Katakanlah dalam satu gambarajah Autocad, anda diminta untuk membuat pembesaran object tersebut.
Bagaimana yang akan anda lakukan?




Kita hendak membesarkan imej sebuah rumah diatas. Katakanlah imej rumah tersebut tidak mengikut skala yang dikehendaki. Jadi kita perlu besarkan saiz imej rumah tersebut dengan sesuatu pemalar skala.

Sila lihat gambar dibawah supaya lebih faham:



klik pada imej untuk paparan penuh.


Dalam gambarajah diatas:

Figure A = imej rumah tersebut sebelum dibuat pembesaran, manakala,
Figure B = imej rumah tersebut setelah dibuat pembesaran.

Kita boleh gunakan skala pembesaran secara rawak, tetapi bagaimana kalau imej yang kedua itu telah ditetapkan saiznya. Sebagai contoh;


Katakan disebabkan sesuatu alasan, anda perlu untuk membuatkan ketinggian rumah itu menjadi 10.0m. Sedangkan imej rumah asal itu lebih kecil. Bagaimana cara anda lakukan ini?

Untuk tugasan yang begini, pertama sekali anda:

1. Ukur ketinggian sebenar rumah sebelum dibuat pembesaran. Dalam contoh dibawah,
    ketinggian rumah tersebut ialah 4.25m. (Ambil ini sebagai satu contoh mudah).



klik pada imej untuk paparan penuh.


2. Taip 'CAL' pada command line,
         >>Expression: Taip > 10/4.25, Enter
3. Autocad Comannd akan memaparkan nombor : 2.35294
4. Copy nombor tersebut > highlight the number, right click and copy.
    (Anda juga boleh kalau mahu menulis nilai factor tersebut sebagai rujukan
    kemudiannya.)
5. Taip ‘SCALE’ pada Command line.
6. > Select object, select imej rumah tersebut. Enter
7. > Specify base point: Klik satu point pada screen secara rawak.
8. > Specify scale factor..(Reference) : Paste nombor tadi pada command. Enter

Hasilnya anda akan mendapati ketinggian rumah tersebut bertukar menjadi 10 m seperti gambar dibawah:


klik pada imej untuk paparan penuh.


Nice to try and good luck!.



Thanks.

Admin

End of Tutorial #20.

TUTORIAL #19 - Isometric Dimensions

Salam Sejahtera.


Pernahkah anda melihat satu gambarajah isometric dimana penunjuk dimensi (dimension text) juga dalam bentuk isometric? Ada orang begitu sukar untuk membuat dimensions kelihatan seperti didalam figure dibawah.

Kali ini saya cuba untuk menunjukkan kepada anda bagaimana membuat dimensions berbentuk gaya isometric.

Untuk membuat Isometric Dimension:

1. Lukiskan satu kotak seperti diatas. Lukisan isometric mestilah bersudut 30° dengan satah mendatar.
2. Buat satu dimension macam biasa.
3. Klik ' Pull down menu' > Dimension > Oblique ..
4. _Select object. > Klik pada dimension yang anda buat sebentar tadi.
5. Masukkan obliquing angle ( masukkan samada -30 atau 30 > enter.

Anda akan dapati dimension akan bertukar parallel kepada sisi rajah isometric itu.

Untuk menukarkan dimension text yang juga turut oblique:

1. Klik pada Text Style pada Standard Bar.

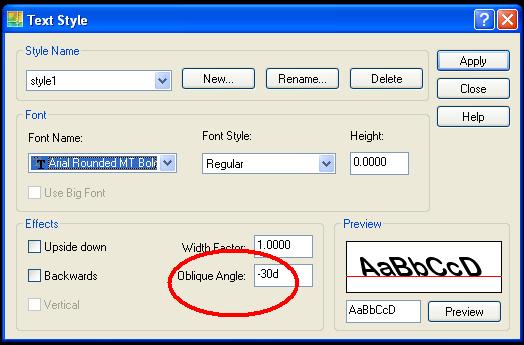

2. Dialog box seperti dibawah muncul. Buatkan satu jenis text style anda sendiri.
    Dalam contoh ini kita buatkan text style sebagai style1.
    Perhatikan segment 'Oblique Angle' yang bertanda merah.

Masukkan nilai Oblique Angle -30d. Apply dan keluar.

3. Selepas itu anda perlu klik saja pada dimension yang berkaitan dan klik juga pada

    'style1' seperti ditunjukkan dalam gambar dibawah.

Anda akan mendapati text pada dimension juga ikut berubah kepada isometric view.

Anda boleh mencuba untuk mengubah text biasa kepada pandangan isometrik.

Sekian untuk kali ini. Selamat Mencuba.

Admin.

End of Tutorial #19

TUTORIAL #18 - Apa itu LAYER?

Salam Sejahtera,

Dalam Autocad, setiap kali anda mahu melukis, tempatkan sesuatu itu didalam Layer tersendiri. Contohnya seperti kalau anda mahu melukis pelan sebuah bangunan, anda perlu asingkan drawing anda kepada beberapa Layer.


Sebagai contoh yang mudah ;

Layer 1 = ( Lantai )

Dalam Layer ini anda boleh tempatkan entity seperti, perimeter bangunan, kolum tiang, ruang bilik, pintu, tingkap dan sebagainya yang menjadi asas pertapakan bangunan tersebut.

Layer 2 = ( Perabut )

Tempatkan segala jenis perabut dan perkakasan elektrik termasuklah almari, cabinet, meja dan kerusi, cabinet dapur, peti ais tv dan sebagainya.

Layer 3 = ( Elektrik )

Dalam Layer ini anda boleh simpankan barang-barang elektrik seperti lampu-lampu, kipas angin, penghawa dingin, soket dan suis, pendawaian elektrik dan sebagainya.

Bagaimana membuat Layer?


1. Buka Autocad

2. Taip LAYER pada command , dialog box seperti dibawah akan muncul.

3. Selepas itu, taip ALT + N pada papan kekunci, sila lihat figure dibawah;

    Default akan member nama Layer 1.

    Anda boleh namakan sebagai layer ‘Lantai’.

Dengan sedikit kemahiran yang ada, anda boleh rename terus nama layer didalam dialog box Layer Manager ini. Begitulah yang perlu anda lakukan untuk layer seterusnya. Mudah bukan?


Jika anda menghadapi masalah tidak dapat membuat rename pada nama layer tersebut, jangan bimbang, ikut seperti langkah dibawah.

> Taip RENAME pada command line > dialog box seperti dibawah akan
    muncul:

Bagaimana memadam Layer?

Katakan anda mahu memadam satu Layer, Bagaimana anda lakukan?

Anda tidak akan berjaya memadam Layer jika layer tersebut mengandungi sesuatu entity didalamnya. Kecuali anda perlu memadamkan dahulu entity yang ada didalam Layer tersebut. Ada beberapa cara memadam sesuatu Layer.

Cara 1 :

Right click pada nama Layer dalam Layer Manager, dan pilih Delete Layer, kemudian tekan ok.

Sila lihat figure dibawah.





Cara 2 :

Taipkan ‘PURGE’ pada command line. Lihat figure dibawah;















































Selepas anda menekan ‘Purge all’ semua entity yang tidak ujud dalam drawing termasuk Layer yang kosong akan terhapus. Ingat, pastikan Layer yang hendak dipadam tidak ada sebarang entity didalamnya.

Sekian. Selamat mencuba.
Admin.

End of Tutorial #18

TUTORIAL #17 - Apa itu XREF?

Salam Sejahtera,



Dalam Autocad, definasi XREF (external reference) secara mudah ialah satu drawing yang boleh digunapakai dalam sejumlah drawing yang lain. Disebabkan sama pada setiap drawing, maka anda tidak perlu melukis pada setiap drawing tersebut. Anda hanya perlu insert lukisan itu sebagai ‘xref’ kedalam setiap drawing itu.

Bagaimana mahu xref ?.

> Insert > External Reference > Select Reference File > .. atau,
> Taip: XR > Xref Manager > Attach> Select Reference File >..

(Sila rujuk tutorial sebelum ini.)




Katakan anda mahu melukis 4 drawing (layout plan) yang diantara mereka seakan-akan sama tetapi ada sedikit berbeza. Ambil contoh drawing dibawah yang telah siap sebagai rujukan. Drawing itu menunjukkan satu layout sebuah mini litar go-kart yang saya lukis dan telah dipermudahkan.




Katakan kita akan menyediakan 4 jenis drawing yang saling berhubungan antara satu sama lain.

1 : Lokasi projek litar.
2 : Perimeter area litar track yang hendak dibina.
3 : Pembinaan layout litar.
4 : Pembinaan litar yang telah siap.





Drawing 1: Lokasi projek litar.



Perhatikan garisan contour dalam figure diatas. Kontour ini menjadi base bagi setiap drawing tersebut dan ianya kelihatan tidak berubah. Maka drawing 1 ini boleh kita jadikan suatu xref dalam drawing yang lain-lain.





Drawing 2 : Perimeter area litar track yang hendak dibina.

Dalam drawing ini kita hendak melukis satu perimeter kawasan litar. Perhatikan garisan merah itu ialah perimeter luar untuk lokasi litar tersebut. Untuk kontour kita hanya perlu xref saja dari drawing 1 kedalam drawing 2.



Drawing 3 : Pembinaan layout litar.




Perhatikan garisan dalam yang membentuk litar yang berbentuk ‘F1’. Jika perlu kita hanya xref drawing 2 untuk memudahkan melukis drawing 3. Tetapi saya ambil drawing 1 sebagai xref untuk ketiga-tiga drawing lain.

Drawing 4 : Pembinaan litar yang telah siap.

Dalam drawing 4, litar telah siap dilukis tanpa perlu melukis semula kontour dan perimeter area.

PENTING
Sekiranya ada perubahan kepada kontour,
kita hanya perlu edit pada drawing 1. Maka kontour pada drawing yang lain-lain juga ikut berubah apabila anda membuka drawing tersebut.


Itulah serba sedikit kebaikan XREF. Ia amat memudahkan kerja anda. Info ini terlalu ringkas dan basic. Jika anda ada apa-apa pertanyaan mengenai xref, sila email saya di:


mancadd@yahoo.com




Sekian untuk kali ini. Selamat mencuba. :)



Admin.

End of Tutorial #17

TUTORIAL #16 - XREF Titleblock ke dalam Paper Space (Layout)

Salam sejahtera,





Saya sibuk sikit sejak kebelakangan ini, sibuk urusan negara, urusan dunia, memang dah menjadi lumrah kehidupan kita, apa nak buat lagi. Kalau nak difikirkan memang hidup kita ni teramatlah pendek yer. Yang kita sibukkan ni semua bakal kita tinggalkan suatu masa kelak.



Oklah, seperti yang saya janjikan dalam post saya terdahulu, bagaimana kita nak xrefkan satu titleblock kedalam layout drawing kita. Sebelum tu anda kena memahami apakah makna 'xref' itu sendiri. Saya rasa bagi anda yang dah sampai ke tahap version LDD 2005 ni, dah tentu anda tahu kerja-kerja 'xref-mengxref ni..(maaf yer guna bahasa melayu kawin mat saleh).





Katalah kita nak xref title block saiz A4 kedalam Layout. Mula-mula sekali anda kena lukis dulu title block A4 tersebut dalam model space. Gunakan skala 1 : 1.






Saiznya panjang x lebar = 287mm x 200mm (rectangle). Sila lihat rajah dibawah.



Berikan nama lukisan titleblock itu sebagai TBA4L.dwg

'Move'kan title block yang anda telah siap lukis kepada kordinit (0,0) seperti dalam rajah di atas. Selepas itu savekan drawing anda seperti biasa dalam Autocad dwg file. Saya cadangkan anda create satu folder baru. Letakkan nama 'XREF' untuk folder tersebut. Simpan semua Xref anda disana.



Anda sudah pun siap membuat satu block yang boleh dixrefkan bagi setiap lukisan anda yang akan menggunakan saiz paper A4.



Bukakan satu lukisan yang baru, lukislah apa saja yang anda suka dalam lukisan itu, contohnya satu kekotak ke, garisan ke atau apa sahaja yang anda tahu unit saiz atau skalanya.



Kemudian, klik kat Layout. Right click pada tab layout itu;

>Page Setup Manager > Modify > sila lihat figure dibawah;

Setelah anda memilih 'Page Setup Manager.., Dialog utamanya akan muncul seperti dibawah;



Selepas anda select 'Layout; setkan plotter, paper size, plot scale 1 :1,  dsbnya, klik ok. Kembali kepada layout semula.


Selepas itu taipkan 'xref' atau 'xr' kat command line. Xref manager dialog box akan muncul. Sila lihat figure dibawah;

Klik 'Attach' selepas itu cari drawing titleblock TBA4L.dwg yang anda lukis sebentar tadi.

Reference type > pilih attachment, yang lain check box, biarkan uncheck. Klik ok, then ok lagi sekali kembali ke lukisan anda.




Sehingga sekarang anda sepatutnya telahpun siap satu layout yang terdapat title block A4 saiz didalamnya. Lalu bagaimana memasukkan lukisan dari model space kedlm title block ini?

Taipkan 'MV' pada command; guna mouse, buatkan satu rectangle dalam ruang titleblock. Apabila selesai membuat rectangle, Autocad akan memaparkan lukisan dari model space dengan skala view 1 : 1.

Ok, hasilnya seperti figure contoh dibawah;





Anda boleh la mencuba dengan title block saiz-saiz kertas yang lain jika perlu.



Agak sukar untuk anda memahami peringkat ini. Tetapi dengan latihan yang kerap anda akan dapat mengesuainya. Saya akan cuba membimbing anda sekiranya anda memerlukan begitu. Jangan malu dan segan untuk menghubungi saya.

Sekian untuk kali ini. Selamat berjaya.

Admin

End of Tutorial #16

TUTORIAL #15 - Penentuan skala melukis dan saiz kertas

Salam sejahtera,



Anda tentu biasa mengalami masalah ketika hendak plotkan drawing kepada beberapa jenis kertas, saiz A4, A3 ataupun A1. Lalu bagaimana anda lakukan?




Biasanya saya lakukan:

MELUKIS -    dalam 'model space' dan,
PLOTTING -  melalui layout.

Layout (paper space) adalah mewakili saiz kertas yang berbeza. Bererti skala setiap layout juga berbeza.


Peringatan:
Sentiasa melukis dalam 'model space' dengan skala 1 : 1.


contohnya:


Katalah anda mau melukis satu garisan yang panjangnya 20 meter, maka mesti dilukis 20 unit pada model space dalam Autocad. Bila anda mau plot, gunakan layout. Anda kena keluar dari model space dan klik pada layout tab sebelah aje dengan model space. 'Delete' dulu semua entiti yang ada (jika ada) didalam paparan layout itu.






Selepas itu 'right click' pada layout dan klik 'page setup manager' lepas tu 'modify'. Bermainlah anda disana dengan mengisi apa yang anda perlukan dan jangan lupa pilih printer anda, 'pen styles, paper size' yang diperlukan dan yang penting sekali, 'what to plot' mesti taruk 'Layout' dan 'scale' mesti 1 : 1.



Selepas ok dan keluar dari situ, taip 'mv' pada command, gunakan cursor buat satu rectangle bagi mewakili saiz paper. Anda akan nampak garisan yang anda lukis di model space tadi.
Makanya skala yang ditunjukkan pada layout itu adalah 1 : 1 ( 1 : 1000). Anda boleh bermain-main dengan scale disini mengikut kecil besar lukisan yang nak ditunjuk.



Kalau sudah pasti, plot ke printer, lepas tu gunakan 'scale rule' untuk memastikan skalanya tepat atau tidak pada lukisan tadi.

 Anda boleh lakukan langkah-langkah ini untuk saiz kertas yang berlainan. Buat latihan selalu pastinya anda akan berjaya menguasainya.




Akan datang kita belajar bagaimana nak xref title block kedalam Layout.



Selamat berjaya.

End of Tutorial #15

TUTORIAL #14 – Bagaimana Membuat Cross Section

Salam Sejahtera,




Bagaimana membuat pandangan keratan rentas sebuah bukit (cross section view). Dalam tutorial yang lalu anda telah mempelajari bagaimana membuat contour sebuah bukit. Kali ini kita belajar bagaimana membuat suatu keratan rentas. (Cross Section).
Dalam tutorial ini kita akan menyambung tugasan dari tutorial #13 yang lalu.Buka drawing yang mempunyai garisan contour sebuah bukit.

Buat ‘surface’ pada contour bukit tersebut jika belum mempunyai surface.

Tanpa ‘surface’ anda tidak akan boleh membuat pandangan ‘cross-section’

pada bukit tersebut.

Klik > Terrain > Terrain Model Explorer .

Anda akan dapati dialog box seperti ini;

Perhatikan ‘Surface 1’

Right klik pada ‘Surface 1’
Dialog box seperti dibawah akan muncul.

Right clikck  Surface 1 > Surface Display > Quick View.

Gambarajah seperti dibawah menunjukkan garisan TIN (triagulated irregular network) akan terbentuk.  TIN akan hilang apabila sebaik saja anda menggerakkan cursor.

Kemudian buat satu garisan AB yang merentangi contour bukit tersebut seperti ditunjukkan dibawah;

Langkah seterusnya;

> Terrain > Sections > View Quick Section.

( seperti  figure dibawah) Akhirnya satu cross section akan terjadi seperti ditunjukkan dibawah;





Anda boleh import Cross section ini dan boleh di edit sesuai dengan kerja anda;

>Terrain > Sections > Import Quick Section.
( dengan mengikuti beberapa arahan yang mudah, anda telah pun berjaya membuat suatu cross section.)



Sekian untuk kali ini. Jumpa lagi.

#End of Tutorial #14

TUTORIAL #13 - Cara Membuat Kontour Menggunakan Land Desktop (LDD)

Salam Sejahtera,

LDD adalah salah satu cabang dari Autocad di mana kita boleh manipulasi sekelompok data terutamanya point untuk di generasikan kepada sesuatu yang lebih penting untuk diketahui.
Sebagai contoh kalau anda mempunyai sejumlah point tanah atau sebagainya, (civil and survey points) dan anda mahu membina garis kontur dari sejumlah point tersebut. Apa yang perlu anda lakukan adalah;

Buka Autocad dan buatkan satu fail dwg untuk project job.

Open > New > Create Project > ikuti langkah yang perlu, masukkan nama fail dwg anda, sila lihat gambar dibawah;

Klik image untuk lebih jelas


Masukkan nama projek dalam ruangan yang ditunjukkan seperti gambar dibawah;

Klik image untuk lebih jelas


Selepas itu, sebagai permulaan untuk belajar, klik beberapa kali ok, seterusnya untuk keluar dari segala ‘setting’ ini.

Setelah itu, dapatkan sejumlah point survey yang mempunyai kordinit serta ‘elevation’


Import masuk kedalam Autocad dengan apa saja cara. Pastikan anda dapat melihat semua point tersebut dalam Autocad.


Sekiranya point tersebut terlalu kecil,
> Format > Point Style..> pilih mana-mana point style idaman anda. > ok.
Sila lihat gambar dibawah;

Klik image untuk lebih jelas

Terrain Model Explorer (TME)

Bahagian ini adalah amat penting sekali untuk difahami. Dibawah menu ‘Terrain’ anda akan dapati TME adalah yang di atas sekali. Disini berbagai kerja LDD boleh dilakukan dan TME adalah nadi kepada LDD. Sila lihat gambar dibawah;

Klik image untuk lebih jelas

Untuk tugasan kita kali ini kita memerlukan untuk menggarapkan semua point tersebut masuk kedalam database TME. Pertama sekali, right klik pada ‘Surface’ dan seterusnya klikkan pada item-item seperti dalam gambar dibawah;

Klik image untuk lebih jelas



Seterusnya klik pada ‘Points file’ sehinggalah seperti yang ditunjuk dalam gambar dibawah;



Klik image untuk lebih jelas

Selepas itu ikut arahan yang seterusnya , enter untuk memilih Layer, dan klik pada satu point, perhatikan arahan pada Command Line, perhatikan nama Layer didalam kandungan. (rujuk gambar dibawah);

Klik image untuk lebih jelas


Seterusnya tekan enter 2 kali berturut-turut. Anda akan dapati dialog seperti gambar dibawah;



Klik image untuk lebih jelas


Kerja anda seterusnya adalah membuar ‘surface’. Klik pada Surface1 seperti dalam gambar dibawah;

Klik image untuk lebih jelas



Right klik pada Surface1 dan akan dapati seperti gambar dibawah;

Klik image untuk lebih jelas


Klik pada ‘Build’ dan dialog box seperti dibawah akan muncul;

Klik image untuk lebih jelas

Namakan surface yang hendak dibuat dengan nama yang bersesuaian dan mudah untuk dikenali. Dalam contoh ini kita namakan SURFACE_1. Kemudian tekan ok beberapa kali dan keluar.
Pada ketika ini LDD akan memproses pembinaan surface 1 dan anda akan dapati dialog box seperti dibawah muncul; tekan ok.



Klik image untuk lebih jelas


TME akan memaparkan data-data informasi mengenai ‘surface’ yang dibina pada sebelah kanan tetingkapnya. Disi anda akan mengetahui informasi serta statistic setiap surface yang telah dibina. Sila lihat gambar dibawah;

Klik image untuk lebih jelas

Untuk melihat hasil surface yang anda bina, klikkan kepada Surface1,

right klik > Surface Display > Quick View ..

Anda akan dapati satu rangkaian garisan bersambung yang dinamakan ‘TIN’ seperti yang ditunjukkan dalam gambar dibawah;



Klik image untuk lebih jelas

Cara membuat kontour dari Surface yang dibina


Selepas lengkap membina satu surface dari data point point tersebut, Kini anda mahu membuat contour pula. Untuk pengetahuan anda, contour hanya boleh dibuat setelah surface terbentuk. Sekiranya dalam kerja anda terdapat beberapa surface yang berlainan, maka anda boleh membuat contour untuk setiap surface tersebut. Apa yang perlu anda lakukan adalah letakkan setiap contour tersebut dalam ‘Layer’ yang berlainan supaya mudah anda membandingkannya.

Ok, untuk membuat satu-satu contour anda perlu melalui beberapa langkah, sila ikut seperti langkah-langkah dibawah;

> Terrain > Create Contours…>

Klik image untuk lebih jelas

Apabila anda mengklik pada ‘Create Contours, Create Contours dialog box akan muncul seperti dibawah;

Klik image untuk lebih jelas

Perhatikan kotak kekisi yang terdapat disana dan masukkan nilai-nilai serta informasi yang perlu. Dalam tutorial ini kita akan mengisi dialog box tersebut sperti tertera dalam gambar dibawah; perhatikan kekotak pengisi yang bertanda merah. Anda boleh memasukkan nilai yang sesuai dengan keperluan contour anda.

Klik image untuk lebih jelas

Selepas anda selesai mengisi, tekan ok dan hasilnya akan seperti dibawah;

Klik image untuk lebih jelas

Untuk memperhalus serta mencantikkan contour;

>Terrain > Contour Style Manager > Contour Appearence > Spline Curve > ok

Sila lihat apa yang berlaku kepada contour tersebut. Semua garisan contour berubah kepada bentuk ‘curve’ yang kelihatan lebih menarik. Untuk mengoptimumkan garis kekontour anda boleh memilih option seperti gambar dibawah. Apa-apa pun terpulang kepada keperluan anda samada kekalkan bentuk asal atau sebaliknya.



Klik image untuk lebih jelas

Memberi Label Kontour

> Terrain > Contour Label > Interior (atau lain2)

Klik image untuk lebih jelas

Klikkan pada garis kontor, dan klik lagi sekali ditempat yang kosong, maka contour label akan terbentuk seperti gambar dibawah;




Klik image untuk lebih jelas


Selesai sudah bagaimana cara kita membuat contour dari point-point survey. Anda boleh bermain dengan setiap option dalam TME. Setiap option ada kelebihan-kelebiha tertentu.
Rajin-rajinlah membuat percubaan ‘trial and error’. Anda akan pasti lebih bertambah mahir.

Autocad Tip

Pernahkan anda ingin untuk menukar format drawings (dwg) kepada format imej (jpg) ?

Taipkan JPGOUT pada command line. Anda akan dapati ianya lebih mudah dan begitu pantas!

Sekian untuk kali ini. Selamat Mencuba dan Selamat Maju Jaya.

End of Tutorial #13
