Armstrong Indonesia – PT. Graha Patriatama Jaya Dapatkan Kepuasan Membangun Bersama PT. Graha Patriatama Jaya

Membangun sama artinya dengan mendirikan. Dalam mendirikan suatu bangunan, setiap orang pasti menginginkan hasil yang maksimal sehingga muncul rasa puas. Sebuah bangunan yang berdiri sesuai rencana akan memunculkan decak kagum serta kepuasan tersendiri dan pastinya dana yang digelontorkan guna mendirikan bangunan tersebut tidak akan terasa sia-sia. Salah satu langkah untuk mendapatkan kepuasan dalam membangun adalah dengan memilih bahan-bahan bangunan berkualitas.

Saat ini Anda tidak perlu menghabiskan banyak energi untuk mencari bahan bangunan yang berkualitas karena PT Graha Patriatama Jaya sebagai distributor resmi Armstrong Indonesia dan berbagai brand lain di bidang pengadaan dan pemasangan bahan-bahan bangunan khususnya interior telah meluncurkan website grahapatria.co.id untuk memudahkan masyarakat dalam mencari informasi seputar bahan-bahan bangunan berkualitas yang sudah terpercaya selama lebih dari 23 tahun.

Perusahaan yang berdiri sejak 28 Mei 1997 ini merupakan pengembangan dari PT. Graha Pradipta Jaya yang didirikan pada tanggal 10 April 1989. Penggantian nama ini dilakukan dengan tujuan untuk lebih mengkhususkan bidang dan meningkatkan kepuasan pelanggan, terutama perusahaan-perusahaan General Kontraktor. Beberapa produk yang disediakan PT Graha Patriatama Jaya antara lain adalah CKM Indonesia, Tase Indonesia, Frametech by Tase, dan Dinogips Indonesia. Selain mengusung produk-produk tersebut, distributor resmi Armstrong Indonesia ini juga menyediakan lantai komersil, kayu keras, laminasi, linoleum, lembaran vinil, genteng dan BioBased dengan merk Armstrong®, Bruce® dan Robbins®.

PT. Graha Patriatama Jaya telah mengerjakan proyek di berbagai daerah seperti Kudus, Semarang, Solo,Yogyakarta, Surabaya dan beberapa daerah lain. Oleh karena itu, Anda tidak perlu meragukan kualitas dari bahan bangunan yang ditawarkan PT.Garaha Patriatama Jaya. Segera kunjungi website grahapatria.co.id dan dapatkan segudang info mengenai bahan-bahan bangunan yang berkualitas tinggi.

Libratama – Kombinasi STOP IT dan FIX STIX untuk Apa?

Kombinasi merupakan gabungan beberapa hal. Pada umumnya kombinasi dilakukan dengan tujuan untuk memperoleh efek atau hasil yang lebih baik daripada yang dilakukan tanpa kombinasi apa-apa. Kombinasi dapat diterapkan dalam berbagai bidang kehidupan. Contohnya dalam hal perbaikan pipa. Pipa yang mengalami kerusakan sudah pasti membutuhkan perbaikan. Kerusakan pada pipa ini bisa terjadi karena retak atau bocor. Hal ini biasanya terjadi pada sambungan-sambungan pipa, bahkan badan pipa itu sendiri, yaitu adanya cacat material seperti berlubang. Kebocoran juga bisa terjadi karena kesalahan pemasangan. Akibat yang ditimbulkan dari kebocoran pipa, air keluar atau merembes atau ada zat lain masuk ke dalam pipa. Kebocoran pipa kerap mengakibatkan tekanan air akan berubah.

Libratama sebagai perusahaan yang bergerak dalam bidang industrial maintenance mengusung salah satu produk unggulannya yang dapat mengatasi kebocoran pipa, yakni Stop It Pipe Repair System – Stop It over Fix Stix. STOP IT adalah pelapis berupa kain fiberglass dengan special urethane resins yang diaktifkan oleh air. Cocok digunakan untuk perbaikan kebocoran pada pipa dan memperkuat sambungan pada pipa dalam segala kondisi, bahkan di dalam air. FIX STIX adalah epoxy yang terdiri dari dua bagian yang mengeras dalam waktu 20 menit. Sangat baik digunakan untuk mengisi/menyumbat kebocoran yang besar. Kombinasi FIX STIX yang diikuti dengan STOP IT Repair Tape menjadikan perbaikan Anda sempurna. Jadi gunakan keduanya untuk mendapatkan hasil yang terbaik.

Beberapa produk unggulan lain yang diusung oleh perusahaan yang bergerak dalam bidang pemeliharaan mesin antara lain adalah Drathon Chemical, Drathon Lubricants, Drathon Weldings, Drathon Refractories, Epigen, Epoxy Resin, dll. Saat ini perusahaan yang menggeluti bidang industrial maintenance telah melebarkan sayapnya dibeberapa kota besar Indonesia, seperti Jakarta, Surabaya, Bandung, Makassar, Bali, dan Palembang.

Rumah Dijual - Kunjungi saja Pendopo.com untuk mengatasi masalah dunia properti anda

Jika anda adalah seorang agen properti atau marketing di perusahaan developer properti, terkadang anda akan menemukan kesulitan dalam memasarkan produk properti Anda. Tapi saat ini anda tidak perlu khawatir. Untuk memasarkan produk properti anda dengan mudah, efektif dan cepat tersebar luas dalam hitungan detik, anda dapat memasarkannya lewat internet. Dengan memasang iklan rumah dijual atau properti lainnya di internet, pangsa pasar Anda akan menjadi semakin luas, tidak hanya di dalam kota yang Anda tempati tetapi juga bisa tersebar hingga ke luar kota bahkan ke luar negeri. Namun bagaimana caranya? Sebelumnya anda perlu mempertimbangkan website apa yang akan anda jadikan media. Tentunya anda harus memilih website yang kredibel dengan pelayanan yang bagus dan pastinya memberikan kemudahan bagi Anda untuk pasang iklan, apalagi jika website tersebut menawarkan jasa gratis. Pasti hal tersebut akan sangat menguntungkan dan membantu Anda, bukan?

Terus website apa sih yang memiliki kualitas seperti itu? Sekarang ini, ada yang namanya Pendopo.com. Pendopo.com merupakan portal jual – beli properti di Indonesia. Di sini Anda bisa memasang iklan properti Anda dengan mudah dan pastinya gratis selamanya. Selain itu, website ini juga menyediakan info rumah dijual baik di ibukota maupun daerah. Caranya mudah, yakni dengan menggunakan fitur “Search Engine” yang memudahkan Anda mencari info rumah dijual sesuai dengan harga dan lokasi yang Anda inginkan. Visi website ini adalah menjadikan Pendopo sebagai portal properti nomor 1 di Indonesia. Pendopo.com juga menyediakan banyak informasi mengenai dunia properti seperti info KPR, berita-berita terhangat seputar properti, serta tanya jawab dunia properti dalam berbagai aspek. Disamping iklan rumah dijual, tersedia juga iklan-iklan lain yang berhubungan dengan dunia properti yaitu arsitek, interior, konstruksi, notaris/PPAT, asuransi, bahan bangunan, furniture dan kolam renang. Pokoknya lengkap.

Untuk mendapatkan pelayanan tersebut, anda dapat mendaftarkan diri Anda menjadi member di website Pendopo ini dan Anda berhak memasang iklan rumah dijual Anda di sini. Untuk menjadi member pun Anda tak perlu merogoh kocek Anda sedikit pun. Enak, kan? Anda bisa pasang iklan gratis, dapat pasar yang lebih luas, properti Anda cepat laku di pasaran, dan pastinya Anda tak perlu capek-capek untuk berkeliling mempromosikan produk properti Anda karena pelanggan yang akan datang sendiri kepada Anda. Tentunya Anda tidak boleh lupa mencantumkan nomor telepon yang bisa dihubungi. Jadi tunggu apa lagi? Kunjungi saja Pendopo.com untuk mengatasi masalah dunia properti anda.

Download Contoh RAB,Time Schedule dan Kurva S Proyek

Contoh Rencana Anggaran Biaya,Time Schedule dan Kurva S pada Proyek Bangunan akan saya bagikan kepada anda,karena akhir akhir ini saya mendapatkan tugas untuk membuat itu dan sampai sekarang belum selesai juga karena saya agak kurang mengerti cara membuatnya jadi saya post aja disini hasil temuan saya di google.

Mungkin bagi anda yang sudah bisa menghitung RAB bisa berbagi tips ke saya untuk menguasai bidang tersebut.Karena saya kesulitan pada saat menghitung RAB maupun merencanakan Time Schedule. saya cuma berbagi gambaran mengenai Time Schedule beserta Curva S Proyek :

Contoh Time Schedule 1

Untuk mencari bobot dari masing masing pekerjaan caranya adalah :

Rumusnya : (Harga pekerjaan/harga total pekerjaan)x100%

Misal bobot pekerjaan persiapan = (Rp.100.000,00/Rp.1.100.000,00) x100% = 9.09

Contoh Curva S Proyek :

Untuk anda yang ingin mendownload Contoh RAB Lengkap dengan Time Schedule dan Curva S dalam bentuk Excel bisa di download [Disini download RAB]

Sumber Reffrensi : http://harispradipta.blogspot.com/2010/05/membuat-kurva-s-manajemen-proyek.html; Membuat Kurva-S [Manajemen Proyek]

Sekian dulu kegiatan hari ini mengenai Contoh RAB,Time Schedule dan Kurva S Proyek , mungkin anda yang sudah bisa membuatnya bisa berbagi ilmu dan tipsnya di kolom komentar. lihat lihat juga post sebelumnya (baca : Sketsa Gambar Bangunan Rumah Type 36 )

Contoh Sketsa Gambar Bangunan Rumah Type 36

Sketsa Gambar Bangunan Rumah Type 36,sekarang waktunya update di blog konstruksi bangunan yang sudah lama tak update ini,karena banyaknya kesibukan jadi cuma bisa update beberapa saat dan sekarang waktu yang sangat tepat untuk berbagi mengenai Gambar Sketsa Denah Rumah Type 36 yang sederhana.

Sketsa Gambar Denah Bangunan Rumah Type 36

Gambar Tampak Depan Rumah Type 36

sumber gambar : http://www.idesuci.com/2012/03/sketsa-gambar-rumah-type-36.html , Sketsa Gambar Rumah Type 36

Mungkin gambar ini memang cukup sederhana namun cukup menginspirasi anda untuk Membuat Gambar Bangunan Rumah Type 36 dan silahkan berkreasi sendiri.Silahkan baca juga post sebelumnya mengenai (baca :Design Interior Kamar Minimalis )

TUTORIAL #35 - Text Size, Dimension Style dan Ratio Scale

Dalam Tutorial 34 anda telah belajar bagaimana hendak memasukkan titleblock kedalam layout. Kali ini anda akan mempelajari bagaimana untuk kenalpasti saiz teks, dimension style dan skala ratio drawing.

Untuk tidak membuang masa, kita terus saja pergi kepada langkah yang perlu untuk tugas-tugas itu.




Text Size


1. Buka drawing yang hendak di lukis.

2. Klik icon untuk Text Stlye seperti dalam gambarajah dibawah:

3. Masukkan nilai seperti yang bertanda merah pada gambarajah diatas

4. Klik OK, dan jadikan teks itu sebagai 'current text'


Sampai disini anda telah membuat satu 'text style' anda sendiri, cuba tuliskan apa-apa teks sebagai tujuan semakan.





Dimension Style


Selepas tugas tersebut diatas, saya akan tunjukkan cara mudah untuk membuat 'dimension style' pula. Sila lihat gambarajah dibawah;

Klik pada ikon sebelah kanan 'text style' yang berbentuk seperti berus itu.
Satu dialog box seperti diatas muncul. Cari dan klik pada perkataan 'Modify...'


Satu dialog box seperti gambarajah dibawah pula akan muncul.

Klik pada tab 'Text'. Masukkan nilai-nilai seperti yang bertanda merah.
Nilai ini akan mewakili style text dalam drawing anda nanti.
Saya tunjukkan apa yang penting sahaja, selebihnya anda boleh mencuba sendiri.

Sila lihat gambarajah dibawah ini. Klik pada tab, 'Line and Arrows'. Disini adalah tempat kita memberi saiz kepada line dan juga arrow.
Masukkan nilai-nilai yang bertanda merah itu seperti dibawah. Klik OK.

Anda telah selesai membuat dimension style anda sendiri. Jangan lupa jadikan dimension style ini sebagai current.





Ratio Scale dan Viewport Scale




Saya tidak akan membincangkan apa itu 'ratio scale'. Sampai ditahap ini saya jangkakan anda sudah agak faham apa itu ratio scale dalam sesuatu drawing. Sebenarnya ada istilah lain lagi tetapi secara mudah saya menyebutnya sebegitu.

Didalam satu drawing yang telah siap, skala ratio adalah sesuatu yang amat perlu ditunjukkan. Anda perlu menguasai bagaimana cara untuk menentukan skala ratio ini. Pengiraannya agak rumit tetapi ia menjadi agak mudah bila anda sudah memahami asas bagaimana cara pengiraannya.


Perkara Ini sangat mustahak untuk anda tahu, jika tidak, drawing anda tidak akan menepati skala ratio.
Dengan kata lain drawing anda tidak boleh diukur tepat oleh 'scale ruler'.
Skala pada scale ruler biasanya 1 : 100, 1 : 50, 1 : 25, 1 : 75 dan lain-lain lagi.

Untuk mengira ratio scale atau skala ratio, ikuti contoh pengiraan dibawah,
( Ambil contoh seperti gambarajah dibawah, viewport scale = 10 )


Pengiraannya:

Ratio Scale   =>  1000 / Viewport scale

                  = > 1000 / 10

                  = > 100

                   = > 1 : 100




Sila lihat gambarajah dibawah; Perhatikan 'viewport scale' dan 'Model' yang bertanda merah. Aktifkan 'Model' untuk memasukkan nilai pada viewport scale.

Viewport scale adalah satu nilai atau nombor yang diberi untuk memaparkan berapa besar drawing yang hendak ditunjuk.

> Pastikan nilai ini, (e.g. 10) adalah satu angka bulat yang dapat dibahagi
   genap dengan 1000.
   Untuk menentukan nilainya, anda harus mencuba dengan beberapa nilai
   yang sesuai dengan saiz drawing yang hendak dipaparkan pada layout itu.
     (sila lihat no. yang bertanda merah pada pengiraan diatas)




> Nilai 1000 adalah konsisten. Ia boleh juga dinamakan nilai faktor tetap.
   Untuk ini anda tidak boleh gantikan 1000 dengan nilai lain.
   (sila lihat no. yang bertanda biru pada pengiraan diatas)


Untuk mengukur skala ratio sesuatu drawing, anda perlukan 'scale ruler' seperti gambar dibawah.


Sekian. Selamat Belajar.


Admin.
Rahman Ahmad

TUTORIAL #34 - Layout, Titleblock dan Skala Drawing

Salam Sejahtera,



Baru-baru ini ramai yang menghantar email dan bertanya kepada saya tentang skala drawing bila menggunakan Layout tab. Ramai juga yang masih print drawing dari Model Space.

Sebenarnya tidaklah menjadi satu kesalahan jika anda print drawing dari Model Space, tetapi cara begitu kurang tepat.


Bagaimana Memasukkan Titleblock kedalam Layout - Cara 1.


Dalam siri tutorial saya yang lalu, saya ada memberitahu bagaimana memasukkan titleblock kedalam Layout tab. Walau pun begitu saya akan tunjukkan lagi bagaimana bekerja pada Layout. Ini penting kerana dengan menggunakan kaedah ini, kerja anda bertambah senang dan lebih systematic.

Saya cuma tunjukkan dalam video dibawah, harap maaf kerana imej pada video agak kurang jelas.









Bagaimana Memasukkan Titleblock kedalam Layout - Cara 2.




Cara yang lain Titleblock boleh di insert kedalam Layout tab, Pada 'Pull down menu' dibahagian atas skrin terdapat menu 'insert'.
Ada beberapa fungsi insert yang dapat dilakukan. Antaranya ialah 'Layout'.



Sila lihat gambarajah screen shot dibawah:

1. Klik pada:

           > 'Insert' >  'Layout' >  'Layout from Template'



Dialog box seperti dibawah akan muncul. 'Select Template From File'






2. Pilih drawing yang berkaitan yang akan anda gunakan layout padanya.



3. Satu dialog box yang kecil akan muncul seperti dibawakh Terdapat senarai layout yang ada pada drawing tersebut. Pilih yang sesuai dengan kemahuan anda.Anda boleh memilih lebih dari satu dari senarai itu.

4. Selepas anda memilih suatu jenis Layout. Klik OK. Layout yang dipilih akan automatik masuk kedalam layout tab tanpa anda perlu edit apa-apa lagi kecuali skala drawing pada layout tersebut. Anda perlu tentukan skala apa yang anda mahukan kemudian.



5. Layout template itu telah siap disana, tetapi anda tidak akan dapat melihat drawing pada Model Space.
Kemudian anda perlu lakukan seperti berikut untuk munculkan drawing pada template itu:

  Taip 'MV'  > Taip 'P'  >  'pick point pada bahagian dalam kotak template  itu.

 Setelah selesai membuat satu line perimeter yang tertutup, anda akan dapati drawing dari model space akan muncul.


6. Anda perlu klik pada 'PAPER' tab seperti ditunjukkan pada gambarajah dibawah supaya dapat aktifkan drawing yang muncul itu.

Sekian buat kali ini. Jumpa lagi di tutorial akan datang, Insyallah.


Selamat Mencuba dan Selamat Belajar.
Jika ingin bertanya apa-apa, sila email kepada saya.

Terima Kasih.




Admin.
Rahman Ahmad
mancadd@yahoo.com

Apa itu Bouwplank dan Cara Memasang Bouwplank

Apa itu Bouwplank ? , Bouwplank (Papan Bangunan) berfungsi untuk membuat titik-titik as bangunan sesuai dengan gambar denah bangunan yang diperlukan untuk penentuan jalur/arah pondasi dan juga sebagai dasar ukuran tinggi/level/peil penentuan ketinggian lantai dalam rumah dengan permukaan jalan.

 Apa itu Bouwplank dan Cara Memasang Bouwplank

Apa Syarat Memasang Bouwplank ?

Syarat-syarat memasang bouwplank adalah :

1. Kedudukannya harus kuat dan tidak mudah goyah
2. Berjarak cukup dari rencana galian, diusahakan bouwplank tidak goyang akibat pelaksanaan
galian
3. Terdapat titik atau dibuat tanda-tanda.
4. Sisi atas bouwplank harus terletak satu bidang (horizontal) dengan papan bouwplank lainnya.
5. Letak kedudukan bouwplank harus seragam (menghadap kedalam bangunan semua)
6. Garis benang bouwplank merupakan as (garis tengah) daripada pondasi dan dinding batu
bata.

Gambar Hasil Pemasangan Bouwplank :

Bagaimana Cara Memasang Bouwplank ?

Untuk mengetahui caranya saya sudah siapkan file berupa PDF atau Ebook supaya anda bisa mempelajarinya dengan mudah. Silahkan anda bisa download gratis ebook tersebut.

Download Ebook Cara Memasang Bouwplank [Download Disini]

Sekian dulu mengenai artikel Apa itu Bouwplank dan Cara Memasang Bouwplank jangan lupa membaca Cara Menghitung Volume Besi Beton Bertulang

Cara Menghitung Volume Besi Beton Bertulang

Menghitung Volume Besi Beton Bertulang merupakan hal yang sudah lama saya pelajari di sekolah tetapi sampai saat ini masih belum mengerti juga karena kurangnya konsentrasi belajar didalam kelas. Jadi saya menemukan caranya di internet dan akan saya tuliskan disini supaya lebih mudah mengingatnya kembali.

Besi pada konstruksi beton bertulang berfungsi sebagai panahan tegangan tarik, penggunaan besi dalam beton bertulang karena beton hanya kuat terhadap gaya tekan.

sebelum melaksanakan pekerjaan beton bertulang terlebih dahulu kita menghitung kebutuhan volume material besi beton sehingga dapat dipersiapkan sebelumnya dengan jumlah yang tepat.

Cara Menghitung Volume Besi Beton Bertulang

Contoh : sebuah pekerjaan kolom beton bertulang setinggi 6 m dengan gambar potongan besi seperti ini:



langkah-langkah perhitungan kebutuhan besi beton pada konstruksi tersebut adalah :

menghitung kebutuhan besi tulangan pokok

volume besi D10 adalah 4 bh x 6 m = 24 m’
jika panjang besi perbuah dipasaran adalah 11 m maka kebutuhan besi adalah 24 m : 11 m = 2.18 buah
berat per m’ besi D10 adalah 0.617 kg maka total kebutuhan besi D10 adalah 0.617 kg/m x 24 = 14.808 kg

Menghitung kebutuhan besi tulangan sengkang atau cincin

panjang tulang sengkang perbuah adalah 25+15+25+15+5+5 = 90 cm = 0.9 m
jumlah tulangan sengkang pada kolom setinggi 6 m dengan jarak pemasangan 15 cm adalah 6 : 0.15 = 40 buah besi tulangan sengkang.
total panjang besi tulangan sengkang adalah 40 bh x 0.9 m = 36 m
jka panjang besi perbuah dipasaran 11 m maka kebutuhan besi tulangan sengkang 36 : 11 = 3.27 buah
berat besi per kg besi D8 pada tabel adalah 0.395 kg maka jumlah kebutuhan besi adalah 0.395 kg/m x 36 m = 14.22 kg

* TABEL BERAT BESI BISA DILIHAT Disini [download]

dari perhitungan diatas maka kebutuhan besi tulangan nya adalah

Besi D10 = 2.18 batang = 14.808 kg
Besi D8 = 3.27 batang =Â 14.22 kg
beton sebesar 0.2×0.3×6 = 0.36 m3

Sekian dulu materi yang saya simpan di blog ini semoga Cara Menghitung Volume Besi Beton Bertulang bermanfaat untuk anda.

Sumber Materi : http://www.ilmusipil.com/cara-menghitung-volume-besi-beton-bertulang

Pengertian dan Syarat Acuan Suatu Konstruksi

Acuan dan Perancah memang tidak bisa terlepas dari yang namanya Konstruksi Bangunan,jadi ini sangat erat kaitannya dengan proses bangun membangun. Sudah taukah anda apa itu Acuan dan Perancah pada konstruksi ?

Pengertian Singkat Acuan

Acuan adalah Suatu konstruksi pembantu yang bersifat sementara yang merupakan cetakan / mal ( beserta pelengkapnya ) pada bagian samping dan bawah dari suatu konstruksi beton yang dikehendaki.

Kalau mengenai perancah bisa baca di post sebelumnya : Penjelasan Singkat Mengenai Perancah

 Syarat Acuan Suatu Konstruksi

1. Kuat
2. Kokoh / stabil
3. Tidak bocor
4. Mudah dibongkar
5. Ekonomis
6. Bersih

Nah itu dia yang bisa saya sampaikan kepada anda mengenai Pengertian dan Syarat Acuan Suatu Konstruksi jika ada yang salah mohon dikoreksi.

Materi Refrensi : Presentasi Oleh : Triatmo Sugih Hardono, ST bisa anda download dalam Power Point,silahkan [download]

Cara Sederhana Menghitung Luasan Atap Bangunan

Menghitung luasan atap bangunan merupakan hal atau ilmu yang harus bisa dikuasai oleh seseorang yang bergelut didunia konstruksi banguan,karena ini merupakan hal penting yang harus kita tahu dan pelajari. Maka dari itu saya mau mencatat hal ini pada blog kesayangan ini sambil belajar dan menerapkannya.

Seperti yang kita ketahui atap merupakan salah satu unsur penting didalam bangunan yang akan kita rancang. Atap mempunyai fungsi dan peranan penting dalam melindungi kita dari panas matahari, air hujan, dan benda-benda lain yang bisa jatuh dari atas dan masuk ke dalam rumah.

Cara Mudah Menghitung Luasan Atap Bangunan

Contoh Beberapa Bentuk Atap Bangunan

• Atap Pelana
• Atap Perisai/Limas (seperti atap rumah adat joglo)
• Atap Flat (contoh : bentuk miring / datar)
• Atap Khusus (contoh : gedung MPR, rumah batak, toraja)

Beberapa Jenis Bahan Penutup Atap

• Atap Ringan, seperti : Jerami, Ijuk, Seng, Asbes, Polycarbonat
• Atap Sedang, seperti : Genteng Tanah, Genteng Keramik, Genteng Beton, Genteng Kayu
• Atap Berat, seperti : Dak Beton Cor

Nb :
Makin berat bahan penutup atap, makin besar resiko tertimpa benda berat. Bila atap tersebut roboh akibat terjadi gempa bumi.

Tips Praktis Menghitung Luasan Atap Bangunan untuk Atap flat, limas, pelana dan perisai :

1. Cara menghitung luasan atap Flat datar.
Biasanya dipakai untuk dak beton cor

Rumus :
Kebutuhan luasan atap = Panjang x Lebar

Misalnya rumah dengan ukuran 6m x 10m dan Overstek atap 0.8m
Luasan atapnya adalah :

= (6 + 1.6)m x (10 + 1.6)m
= (7.6m x 11.6m)
= 88.16 m²

2. Cara menghitung luasan atap limas / perisai / pelana.
Luasan atap dihitung dalam satuan m²

Rumus :
Kebutuhan luasan atap = (Panjang x Lebar) / Cos(z)
dimana : z adalah sudut kemiringan atap



Misalnya rumah dengan ukuran 6m x 10m dan Overstek atap 0.8m
Sedang sudut kemiringan atap 30 derajat.
Luasan atapnya adalah :

= ((6 + 1.6)m x (10 + 1.6)m) / (Cos 30)
= (7.6m x 11.6m) / (Cos 30)
= 88.16 m2 / 0.866
= 101.7984 m²

Catatan :
Rumus ini masih bisa dipakai untuk menghitung pada atap yang berbentuk campuran perisai dan pelana.

Kalau Masih bingung saya juga menemukan Video Tutorial Menghitung Luasan Atap Bangunan tersebut,nih langsung nonton aja ya :



Sekian dulu penjelasannya ,materi Cara Sederhana Menghitung Luasan Atap Bangunan saya dapatkan dari sebuah blog yang sekirannya sangat bagus untuk bisa mempelajari ilmu konstruksi disana .

Sumber Materi : http://duniarumah.blogspot.com/2010/08/cara-menghitung-luasan-atap-bangunan.html

Daftar Analisa Harga Satuan SNI Terbaru Tahun 2008

Daftar Analisa Harga Satuan SNI Terbaru Tahun 2008,Untuk anda yang membutuhkannya saya mau share file ini saya dapatkan dari salah satu blog dan saya ingin menyimpannya di blog kesayangan saya ini. Jadi silahkan anda yang mencari Analisa Harga Satuan SNI Terbaru download filenya dibawah ini :

Analisa Harga Satuan SNI Terbaru Tahun 2008

1. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan TANAH untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

2. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan PONDASI untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

3. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan BETON untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

4. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan DINDING untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

5. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan PLESTERAN untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

6. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan KAYU untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

7. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan PENUTUP LANTAI DINDING untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

8. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan BESI ALUMUNIUM untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

9. Tata Cara Perhitungan Harga Satuan Perhitungan Pekerjaan LANGIT-LANGIT untuk Konstruksi Bangunan Gedung Dan Perumahan SNI  [download]

Sekian dulu mengenai artikel Daftar Analisa Harga Satuan SNI Terbaru Tahun 2008,anda juga bisa membaca Daftar Harga Bahan Bangunan Terbaru 2012 yang sudah saya post sebelumnya.

Sumber Materi : http://triantomedia.blogspot.com/2011/04/analisa-sni-tahun-2008.html

Jenis Dan Macam Desain Bentuk Tangga

Jenis Dan Macam Desain Bentuk Tangga,Disini saya akan berbagi mengenai Jenis Jenis tangga yang baru tadi saya temukan setelah browsing sana sini. Jadi didalam merencanakan suatu gambar perlu juga diperhatikan beberapa desain tangga yang tepat untuk desain rumah yang akan anda bangun.

Tidak semua jenis tangga cocok untuk desain rumah,jadi anda harus cermat dalam memilihnya. Maka dari itu saya akan share beberapa jenis tangga yang saya temui.

Beberapa Bentuk atau Jenis Tangga Untuk Desain Rumah

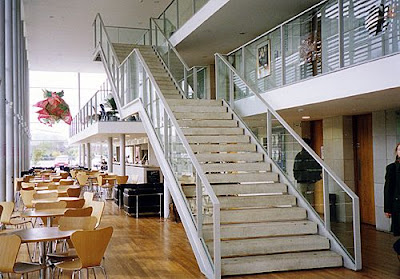

1. Tangga Lurus MODEL I

Tangga ini sering juga disebut atau dikenal dengan nama One Wall Stair. Tangga ini menerus dari bawah ke atas tanpa adanya belokan. Tapi terkadang ada juga yang berisi bordes atau tempat istirahat sementara.Tangga jenis ini sangat banyak memerlukan lahan dan cocok untuk rumah yang luas. Selain itu bagian yang berada dibawah tangga bisa dimanfaatkan menjadi ruangan tertentu.



2. Tangga Berbelok Arah - Model L

Disebut dengan Tangga Model L karena tangga ini berbentuk seperti huruf L yang pada bagian tertentu berbelok arah.Tangga Jenis ini banyak digunakan pada hunian minmalis modern karena hemat tempat dan pas.



3. Tangga Berbalik Arah - Model U

Tangga paling umum digunakan oleh masyarakat kita. Hampir sama dengan tangga model L, hanya saja tangga model ini pada ketinggian tertentu tidak hanya berbelok arah tapi berbalik arah dari arah datang. Tidak terlalu membutuhkan ruang seluas tangga model I ataupun U. Sangat umum digunakan di unit-unit perumahan yang rata-rata tidak terlalu luas. Ruang bawah tangga lebih luas dibandingkan dengan model I dan L, bahkan bisa digunakan untuk kamar mandi atau gudang.



4. Tangga Bercabang - Model Y

Adalah tangga yang bercabang. Bentuknya mirip huruf ‘Y’ dengan bordes sebagai pusat tangga. Biasanya pada rumah-rumah besar. Tangga jenis ini memakan ruang yang cukup luas bahkan sangat luas untuk menampilkan kesan megah dan mewah. Alurnya, naik dari bawah kemudian pada area peralihan atau bordes, arah tangga berikutnya akan bercabang ke kiri dan kekanan. Biasanya dari lantai 1 ke lantai 2. Jarang ada yang menggunakan untuk step tangga berikutnya karena tangga bentuk ini fungsi estetisnya lebih ditonjolkan. Selain dirumahrumah mewah biasanya dibangun di gedung-gedung penting.



5. Tangga Putar - Model Spiral

Tak memiliki lahan yang luas untuk menempatkan tangga? Gunakan tangga putar. Tangga putar ini kadang ada yang menyebutnya tangga spiral.Tangga ini adalah tangga yang paling hemat tempat. Biasanya hanya membutuhkan area tidak lebih dari 1,5mx1,5m. Sering digunakan sebagai tangga menuju loteng atau tempat jemuran. Penempatannya kadang-kadang di luar ruangan. Bahan material pembuat tangga ini biasanya dari besi karena relatif mudah untuk dibuat melengkung atau spiral. Lebar rata-rata anak tangga horizontal adalah 60 cm. sedang tinggi injakan anak tangga biasanya lebih tinggi dari tangga lain yaitu rata-rata 25 cm. Hanya untuk dilewati satu orang. Tangga ini lebih menekankan fungsi dari pada keindahan meskipun ada juga yang membuatnya tampil menarik.



6. Tangga Melingkar
Bisa jadi inilah tangga yang paling mewah, karena bentuknya yang sangat artistik karena melengkung dimana lengkungannya menciptakan keindahan ruang. Biasanya digunakan pada rumah yang luas dan memiliki atap yang tinggi. Jika memilih mempunyai tangga melingkar, sebaiknya jangan gunakan ruang bawah tangga untuk fungsi apapun karena bisa mengurangi tampilan tangga. Lebih cocok untuk model rumah type klasik, meskipun tidak menutup kemungkinan untuk yang diterapkan pada rumah minimalis.



(foto By :istimewa) sumber reffrensi : http://www.rudydewanto.com/2011/01/enam-bentuk-tangga.html

Nah cukup sekian dulu share saya mengenai Jenis Dan Macam Desain Bentuk Tangga yang perlu anda ketahui. Sekian dan Terimakasih.

Beberapa Tugas Surveyor Pengukuran pada Proyek Gedung

Tugas surveyor pengukuran pada proyek gedung,Berhubung semester ini saya mendapatkan materi pelajaran mengenai Survey dan Pemetaan jadi saya mencari refrensi di internet dan mendapatkan materi yang saya cari.

Materi ini saya dapatkan dari web ilmusipil.com disana sudah tersedia lengkap materi mengenai Teknik Sipil,jadi kalau anda mau beginilah isi dari materi yang akan saya share :

Tugas Surveyor Pengukuran pada Proyek Gedung

Surveyor atau disebut juga sebagai uitzet mempunyai bermacam tugas dalam pembangunan proyek gedung, secara umum pekerjaan surveyor berhubungan dengan pengukuran bangunan.

Berikut ini adalah Ilmu yang harus dikuasai dengan baik oleh surveyor atau uitzet agar dapat melakukan pekerjaan pengukuran dengan baik :

• Ilmu ukur tanah.
• Teknik gambar bangunan.
• Pengoperasian alat ukur seperti waterpass, teodolit, dll.
• Metode pelaksanaan bangunan.
• Ilmu matematika.

Ilmu tersebut haruslah benar benar dikuasai oleh surveyor atau uitzet agar hasil pengukuran dapat berjalan dengan baik.

Tugas Surveyor pada Proyek Gedung

1. Menentukan titik-titik batas araea proyek, ini diperlukan untuk pembuatan alur pagar proyek dan penentuan koordinat gedung.
2. Membaca gambar dengan melihat bentuk dan ukuran bangunan untuk diaplikasikan dilapangan.
3. Menentukan elevasi kedalaman galian pondasi dan lantai basement, kesalahan dalam penentuan elevasi ini dapat menyebabkan pemborosan pekerjaan urugan dan galian tanah.
4. Menentukan as bangunan untuk mencari lokasi titik tiang pancang dan pile cap.
5. Memantau kedataran cor beton pada pekerjaan lantai basement atau plat lantai diatasnya.
6. Marking atau menentukan as kolom gedung, pada pekerjaan ini menggunakan istilah pinjaman as 1 m untuk mengecek apakah pembesian dan bekisting kolom sudah terletak pada posisi yang benar.
7. Pengecekan ketegakan kolom dengan menggunakan waterpass atau benang ukur yang diberi bandul.
8. Menghitung ketinggian elevasi cor kolom beton agar pas untuk menaruh balok dan plat lantai, kesalahan dalam pekerjaan ini dapat menyebabkan adanya bobok beton atau cor ulang untuk menambah ketinggia kolom.
9. Pengecekan kedataran elevasi balok lantai agar sesuai dengan gambar rencana.
10. Marking perletakan stek besi tulangan struktur diatasnya.
11. Marking perletakan void dan lobang lift gedung agar berada tepat pada posisi rencana.
12. Membuat as elevasi bangunan tiap lantai, dibuat dengan cara membuat garis pinjaman dengan ketinggian 1 m dari lantai gedung.
13. Membuat dan Mengukur penurunan gedung setiap hari atau seminggu sekali untuk mengetahui apakah posisi gedung yang sudah dibangun berada pada kondisi aman.
14. Marking posisi pekerjaan arsitektur seperti pemasangan dinding batu bata, pemasangan kepalaan keramik, penentuan posisi titik lampu, penentuan posisi sanitair toilet dll.

Cuma ini yang saya bisa kutip dari web ilmusipil.com,semoga materi mengenai Tugas Surveyor Pengukuran pada Proyek Gedung dapat saya kuasai dengan baik.

Perintah Dasar dan Fungsinya pada Autocad

Daftar Perintah Dasar Autocad,didalam belajar autocad pasti haruslah hafal dengan yang namanya fungsi fungsi dari beberapa atau semua menu. Karena saya baru belajar mengenai Autocad jadi biar gak lupa saya bagikan dan posting disini aja.

Karena banyaknya menu menu yang perlu diingat jadi saya akan mempermudah anda didalam belajar autocad, saya akan berikan List atau Daftar Perintah Dasar pada Autocad.

Sebelum itu anda juga harus tau terlebih dahulu Fungsi dari Ortho dll, baca langsung Fungsi Grid,Snap,Ortho dan Osnap pada Autocad.

Free Download Perintah Dasar dan Fungsinya pada Autocad

Karena banyaknya perintahnya jadi saya gak bisa post disini,tapi anda cukup mendownloadnya saja pada link berikut ini :

Perintah Dasar Autocad.doc [Download]

Sekian dulu mengenai artikel Perintah Dasar dan Fungsinya pada Autocad semoga bermanfaat.

Fungsi Grid,Snap,Ortho dan Osnap pada Autocad

Fungsi Grid,Snap,Ortho dan Osnap pada Autocad,tadi saya barusan install autocad 2008 dan memulai membut Rectangle dan disinilah saya temukan beberapa masalah diantaranya adalah masalah titik point seperti midpoint.

Setelah mencari di google akhirnya nemu,ternyata masalahnya ada pada settingan Osnap. berikut akan saya paparkan beberapa yang mungkin penting bagi pemula seperti saya :

Fungsi dan Setting Grid,Snap,Ortho dan Osnap

1. Grid
Berfungsi untuk melihat pada area gambar, gambar standard selalu mengikuti object GRID.
Perintah Cepat : Tekan tombol F7 ,untuk menonaktifkannya tekan kembali F7 maka pada command grid akan .

2. Snap
Yaitu perintah yang memungkinkan kursor mengunci Grid. Snap ini diperunakan unuk mengontrol agar object selalu mengenai grid.
Perintah Cepat pada Keyborad : Tekan F9 untuk dan Tekan kembali F9 untuk

3. Ortho
Yang berfungsi sebagai perintah untuk membuat garis secara bebas atau garis tegak lurus .
Perintah Cepat pada Keyborad : Tekan F8

4 .Osnap
Adalah perintah yang sangat vital, osnap ini di pergunakan untuk akurasi menggambar object.
Untuk itu kita lihat dulu settingan yang benar pada Osnap :

Ketik pada keyboad :
ddosnap + Enter

Maka akan muncul seperti ini :



Centang semua option kecuali Nearest seperti pada gambar.

Nah cuma itu yang bisa saya jelaskan,kalau mau tau Fungsi Grid,Snap,Ortho dan Osnap pada Autocad yang lebih lengkap silahkan baca http://autocadfree.wordpress.com/2010/04/11/materi-3/. Terimakasih

Daftar Harga Bahan Bangunan Terbaru 2012

Daftar Harga Bahan Bangunan Terbaru 2012,Dalam merencanakan suatu bangunan diperlukan suatu Rencana Anggaran Biaya atau RAB,sebelumnya udah pernah saya bahan mengenai topik tersebut (baca : Pembahasan Tentang Materi Menyusun Anggaran) disitu sudah dijelaskan secara teliti bagaimana dan apa yang harus anda lakukan.

Untuk menyusun anggaran suatu konstruksi bangunan juga diperlukan daftar harga bahan sebagai info atau acuan untuk anda menafsirkan / merencanakan biaya yang telah dihabiskan. jadi untuk itu saya sudah menyiapkan beberapa Daftar Harga Bahan Bangunan Terbaru 2012, silahkan didownload berikut ini :

Update Daftar Harga Bahan Bangunan Terbaru 2012

Download

Semoga ini bisa membantu dan bermanfaat untuk anda yang membutuhkan Daftar Harga Bahan Bangunan Terbaru 2012.

Design Interior Kamar Minimalis

Beberapa Design Interior Kamar Minimalis sudah saya kumpulkan untuk menjadi inspirasi anda didalam mendesain sebuah interior kamar tidur minimalis.jadi disini saya akan berikan beberapa desain desain yang akan menginspirasi anda. atau bisa juga melihat beberapa Design Rumah Minimalis Modern 2012 yang kemarin saya post.

Design Interior Kamar Minimalis Terbaru 2012

Karena waktu yang terbatas jadi saya cuma memperlihatkan beberapa Design Interior Kamar Minimalis terbaru yang akan menginspirasi anda.

Rumah Minimalis | Design Rumah Minimalis Modern 2012

Design Rumah Minimalis Modern 2012,bagi anda yang ingin membangun dan merencanakan suatu bangunan atau design sebaiknya anda pertimbangkan dulu beberapa desain rumah yang gak kalah bagus dan menarik untuk anda coba.

Design Rumah Minimalis Modern TErbaru 2012

Design Interior Rumah Modern Minimalis Terbaru

Mungkin gambar Design Rumah Minimalis Modern tidak terlalu banyak,namun akan menginspirasi anda mengenai Rancangan Design Rumah anda.

Fungsi Perancah (Scaffolding)

Fungsi Perancah (Scaffolding),pembahasan kali ini adalah mengenai Scaffolding,dimana Scaffolding adalah adalah suatu struktur sementara yang digunakan untuk menyangga manusia dan material dalam konstruksi atau perbaikan gedung dan bangunan-bangunan besar lainnya. (Baca : Penjelasan Singkat Mengenai Perancah (scaffolding)).

Fungsi Scaffolding

• Sebagai struktur sementara untuk menahan beton yang belum mampu memikul beratnya sendiri (Pada pelaksanaan pengecoran).
• Sebagai struktur sementara untuk membantu pelaksanaan pemasangan bata,plesteran,pengecatan.

Sementara itu Scaffolding memiliki 2 fungsi yaitu sebagai Support dan sebagai Access :

1. Fungsi Scaffolding Sebagai Support :
Menyediakan tatakan elevasi yang mampu menahan suatu beban tertentu pada sebuah area tertentu.

2. Fungsi Scaffolding Sebagai Access :
Akses atau akomodasi bagi para pekerja bangunan.
3 pendekatan utama design scaffolding jenis ini :

• Independent self-scaffolding scaffold
• Self-supporting scaffold
• Trust out atau cantilever scaffold

Sekian dulu catatan saya mengenai Fungsi Perancah (Scaffolding), mungkin kalau ada yang salah mohon teman teman mengoreksinya.

Keselamatan Kerja Pemlesteran

Keselamatan Kerja Pada Pekerjaan Pemlesteran merupakan hal yang sangat penting yang perlu diperhatikan oleh para pekerja yang hendak melakukan Pekerjaan Pemlesteran. Mungkin ada yang belum tau apa itu Pekerjaan Plesteran ? silahkan baca dulu Penjelasan Singkat Pekerjaan Plesteran.

Untuk itu para pekerja haruslah memperhatikan K3 didalam bekerja. berikut ini adalah hal hal yang perlu anda perhatikan pada saat melakukan pekerjaan pemlesteran :

Keselamatan Kerja Pemlesteran

1. Pergunakan pakaian praktek sebagaimana mestinya.
2. Curahkan perhatian pada pekerjaan sepenuhnya.
3. Perhatikan petunjuk guru/instruktur dengan baik.
4. Apabila ada hal yang belum dipahami segera tanyakan kepada guru pembimbing/instruktur.
5. Gunakan alat sesuai dengan fungsinya
6. Jangan membiasakan mengambil spesi dengan tangan
7. Letakkan alat alat ditempat yang mudah terjangkau.

Semoga ini bisa menjadi bahan pertimbangan dikala anda ingin melakukan Pekerjaan Pemlesteran dengan aman dan selamat.

Fungsi Pekerjaan Plesteran

Fungsi Plesteran,dalam penjelasan postingan yang sebelumnya mengenai Pekerjaan Plesteran supaya anda lebih mengerti dan paham mengenai Pekerjaan Plesteran pada khususnya. Selain itu plesteran juga memiliki fungsi yaitu sebagai berikut :

Fungsi Plesteran

• Untuk melindungi permukaan pasangan agar tidak mudah lapuk akibat pengaruh cuaca.
• Untuk memperkuat/memperkokoh dinding
• Untuk meratakan permukaan dinding
• Menutup pori pori pasangan.
• Untuk merapikan/memperindah permukaan pasangan.

Cuku sekian dulu pembahasan kita kali ini mengenai Fungsi Pekerjaan Plesteran semoga bermanfaat.

Penjelasan Singkat Pekerjaan Plesteran

Plesteran adalah suatu lapisan sebagai penutup permukaan dinding baik luar atau dalam bangunan dari pasangan bata merah atau batu cetak, yang berfungsi sebagai perata permukaan, memperindah dan memperkedap dinding. (baca juga : Kondisi Karat Pada Scaffolding )

Lapisan Lapisan Plesteran

Di dalam pelaksanaannya,pekerjaan plesteran dapat dibagi atas 3 lapis utama, yaitu :

1) Lapis pertama
yang dise but kamprotan dengan tebal 3 mm, dari campuran semen-pasir yang encer dan berfungsi untuk menyeragamkan permukaan dinding, pelekatan badan plesteran dan mengurangi penyusutan.

2) Lapis kedua
yang disbut badan plesteran setebal 6 – 10 mm, dari campuran semen-pasir yang plastis berfungsi untuk mengatur kerataan permukaan dinding.

3) Lapis ketiga
yang disebut acian setebal 2 mm, dari pasta semen (dapat juga ditambah pasir halus), dan berfungsi sebagai penghalus permukaan dan pelindung dari pengaruh cuaca.

Reffrensi : Ebook TEKNOLOGI PASANGAN BATA DAN PLESTERAN

Kondisi Karat Pada Scaffolding

Kondisi Karat Pada Scaffolding,sebelum saya membahas mengenai hal ini alangkah baiknya kita mengingat kembali pelajaran selanjutnya yaitu mengenai Bagian Bagian Perancah Scaffolding. Jadi dengan mengingat hal tersebut maka akan lebih mudah mempelajarinya.

Tipe Kondisi Karat Pada Scaffolding

Berikut ini adalah kondisi karat pada scaffolding :

1. Kondisi Karat Stadium I
2. Kondisi Karat Stadium II
3. Kondisi Karat Stadiun III

Ciri Ciri Kondisi Karat pada Masing Masing Stadium

Kondisi Karat Stadium I

Ciri-cirinya :

• Warna cat pada pipa frame sangat jelas.
• Karat hanya terjadi pada sebagian kecil saja.
• Tidak terjadi keropos atau lubang
• Kondisi ini sangat dianjurkan

Kondisi Karat Stadium II

Ciri cirinya :

• Warna cat masih terlihat namun tidak terlalu jelas karena mengelupas.
• Karat terjadi sebagian besar pada pipa frame
• Tidak terjadi keropos atau lubang
• Kondisi ini masih dianjurkan

Kondisi Karat Stadium III

Ciri cirinya :

• Warna cat sudah tidak terlihat lagi (mengelupas)
• Seluruh badan frame tertutup oleh karat
• Sudah terjadi keropos atau lubang
• Kondisi ini sudah tidak dianjurkan

Nah dari penjelasan diatas kita sudah dapat menyimpulkan bahwa Jenis Karat pada Kondisi Karat Stadium I dan Kondisi Karat Stadium II masih dianjurkan pada scaffolding. Sedangkan untuk Kondisi Karat Stadium III sudah tidak dianjurkan lagi alias tidak boleh digunakan.

Bagian Bagian Perancah Scaffolding

Bagian Bagian Perancah Scaffolding, kali ini saya akan menjelaskan beberapa materi mengenai perancah atau scaffolding. sebelumnya udah saya posting mengenai Anggaran Biaya Taksiran/Kasar dan itu sudah selesai.

Untuk mempersingkat waktu silahkan disimak inilah Bagian Bagian Perancah Scaffolding :

1. Frame
2. Cross Brace
3. Brace Locking
4. Join Poin
5. Jack Base
6. U-Head Jack
7. Catwalk/deck/platform

Pelengkap :

• Stair
• Coupler

Ok, cuma segitu aja yang kemarin saya catat pada materi Bagian Bagian Perancah Scaffolding, untuk penjelasan yang lebih rinci akan saya lanjutkan di postingan selanjutnya.

SMK N 1 Denpasar

Profile SMK Negeri 1 Denpasar

Baiklah akan saya posting beberapa penjelasan tentang sekolahku tercinta ini dan inilah sedikit gambaran terhadap SMK N 1 Denpasar.

Nama Sekolah	:  SMK Negeri 1 Denpasar
Nama Kepala Sekolah	: Drs. I Gusti Ngurah Wijaya/ NIP. 131635196
NSS	:  32.1.22.09.00.001
Alamat	:  Jl. HOS Cokroaminoto No. 84 Denpasar Kode Pos    80116. Tlp. (0361) 422401, Fax (0361) 425603
Sertifikat ISO 9001 :2000	:   Lic No; QEC 23382
	Tanggal 22 Mei 2006
Web Site	:  www.smkn1dps.sch.id
SK Pendirian	:  Nomor 17/Djapt/B1/62
	Tanggal 24 September 1962
Visi	:  Menjadi Sekolah Berstandar Mutu Internasional
Misi	: Menyiapkan tenaga terampil tingkat menengah bidang teknik Industri yang memenuhi standar kompetensi Internasional
Bidang Keahlian	1.        Bidang Keahlian Teknik Bangunan Gedung 2.        Bidang Keahlian Teknik Elektronika 3.        Bidang keahlian Teknik Listrik dan Teknik Pendingin & Tata Udara 4.        Bidang Keahlian teknik Mesin 5.        Bidang Keahlian Teknologi Informasi dan  Komunikasi
Program Keahlian	1.        Prog. Keahlian Teknik Batu dan beton 2.        Prog. Keahlian Teknik Konstruksi Kayu 3.        Prog. Keahlian Teknik Gambar Bangunan 4.        Prog. Keahlian Teknik Audio  Video 5.        Prog. Keahlian Teknik Pemanfaatan  Tenaga Listrik 6.        Prog. Keahlian Teknik Pendingin & Tata Udara 7.        Prog. Keahlian Teknik Mesin Perkakas 8.        Prog. Keahlian Teknik Mekanik Otomotif 9.        Prog. Keahlian Teknik Komputer dan Jaringan 10.     Prog. Keahlian Teknik Multimedia 11.     Prog. Keahlian Teknik Rekayasa Perangkat Lunak
Tenaga  Pendidik	: 1. PNS 137 Orang ( S2 2 orang, S1 126 orang, S0 9 orang)   2. Non PNS 35 Orang (S1 30 orang, S0 5 orang)
Tenaga Kependidikan	: 1. PNS 23 orang   2. Non PNS 15 orang
Luas Lahan	: 10,600 M2
Luas Bangunan/Gedung	: 6.000 M2
Jumlah Siswa	: 2.216 orang

Visi :
Menjadi sekolah berstandar internasional


Misi :
Menyiapkan tenaga terampil tingkat menengah bidang teknik industri yang memenuhi standar kompetensi international


Bidang Keahlian dan Program Keahlian yang ada di SMK Negeri 1 Denpasar adalah :

I. Empat Bidang Keahlian :

1. Bidang Keahlian Teknik Bangunan
2. Bidang Keahlian Teknik Elektronika
3. Bidang Keahlian TEknik Mesin
4. Bidang Keahlian Teknologi Informasi dan Komunikasi


II. Sebelas Program Keahlian :

1. Program Keahlian Teknik Gambar Bangunan
2. Program Keahlian Teknik Konstruksi Bangunan
3. Program Keahlian Teknik Perkayuan
4. Program Keahlian Teknik Audio Vidio
5. Program Keahlian Teknik Pemanfaatan Ketenagalistrikan
6. Program Keahlian Teknik Pendingin dan Tata Udara
7. Program Keahlian Teknik Mekanik Otomatif
8. Program Keahlian Teknik Pemesinan
9. Program Keahlian Teknologi Multimedia
10. Program Keahlian Teknologi Komputer dan Jaringan
11. Program Keahlian Teknologi Rekayasa Perangkat Lunak


SMKN 1 Denpasar sealain tugas pokoknya seperti diatas juga memiliki Core Business seperti dibawah ini :

1. Community Colege (CC) Teknik Informatika
2. Pendidikan dan Pelatihan menggambar dengan menggunakan komputer dengan
program AUTO CAD
3. Produk Mebelair
4. Program Servis AC dan Refrigation
5. Produk Mesin tepat Guna
6. Produk Las
7. Pendidikan dan Pelatihan Tune Up Mobil dan Sepeda Motor
8. Program Servis Bosh Pomp
9. Program Ketrampilan Komputer dan Pengelolaan Informasi (KKPI)

Untuk informasi selengkapnya langsung aja menuju ke Profil SMK N 1 Denpasar
