Cara Membuat Garis merupakan materi yang paling dan harus dikuasai pertama kali ketika seseorang ingin menguasai Autocad. Sehingga penting sebagai panduan belajar bagi pemula. Ada 3 cara membuat garis pada autocad yang harus dikuasai, yaitu (1) pertama dengan menentukan titik klik,(2) kedua dengan cara menentukan arah garis dan besaran, terakhir (3) ketiga dengan menggunakan kode polar.
Untuk mengerti bedanya, langsung aja latihan.
Ketik “L” sebagai singkatan “line” pada command script autocad yang terletak kiri bawah autocad. Kemudian tekan enter atau spasi akan muncul seperti pada gambar di bawah ini.
 |
| Gambar Command Script pada Autocad |
Selalu perhatikan command, tampak tulisan LINE Specify first point: maksudnya adalah kita diminta autocad untuk menentukan titik pertama (awal). Klik aja di sembarang tempat layar autocad akan muncul tampilan garis seperti gambar berikut.
 |
| Gambar Tampilan Titik Awal Garis |
Dan perhatikan tulisan pada command, “Specify next point or [Undo]: “ Ini kita harus menentukan titik berikutnya.
 |
| Gambar Tampilan Titik Berikutnya |
Hasil dalam layar telah tergambar garis, tetapi masih menanyakan apakah kita ingin melanjutkan membuat garis berikutnya. Coba perhatikan tulisan pada command, “Specify next point or [Undo]: “. Kalau kita masih ingin melanjutkan ulangi klik pada titik disembarang tempat pada layar, tetapi apabila tidak ingin melanjutkan cukup tekan spasi atau enter.
Note : membuat garis dengan cara ini tentunya tidak memiliki satuan panjang garis seperti yang kita inginkan. Untuk membuat garis yang mempunyai ukuran, tentu kita menggunakan titik acuan tertentu (osnap). Pelajari tentang apa itu osnap?.
(2) Latihan membuat garis dengan cara menentukan arah garis dan menentukan besaran.
Sama dengan langkah di atas, ketik pada command script “L” kemudian tekan spasi atau enter. Lanjutkan dengan menggeser mouse ke arah garis yang ingin kita bentuk kemudian ketik panjang garis dan tekan enter. Untuk membuat garis yang tegak lurus kita perlu menghidupkan “ortho”. Pelajari tentang: Apa itu Ortho pada Autocad?. Sebagai contoh kita akan membuat segiempat atau kotak dengan ukuran panjang 100 dan lebar 80.
Sama dengan langkah di atas, ketik pada command script “L” kemudian tekan spasi atau enter. Lanjutkan dengan menggeser mouse ke arah garis yang ingin kita bentuk kemudian ketik panjang garis dan tekan enter. Untuk membuat garis yang tegak lurus kita perlu menghidupkan “ortho”. Pelajari tentang: Apa itu Ortho pada Autocad?. Sebagai contoh kita akan membuat segiempat atau kotak dengan ukuran panjang 100 dan lebar 80.
 |

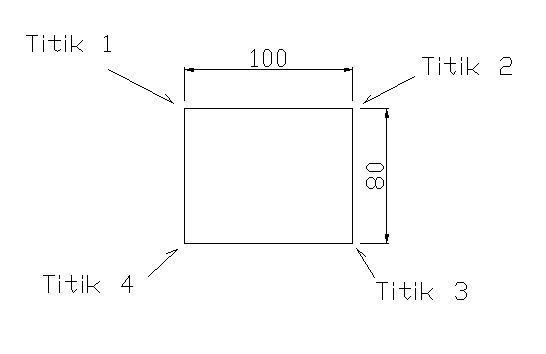

| Gambar Kotak 100 x 80 |
Langsung aja, kembali pada langkah membuat garis seperti di atas, hanya saja bedanya setelah selesai menentukan titik 1 dengan klik disembarang tempat pada layar autocad, gerakkan mouse ke arah kanan, pastikan ortho dalam posisi on. Kemudian ketik angka 100 seperti pada kotak merah gambar di bawah. Selanjutnya akan terbentuk titik2 dengan jarak100.
 |
| Gambar Mengisi Angka 100 pada Command |
Untuk membuat titik 3 yang berada diposisi bawah terhadap titik 2, maka lanjutkan dengan menggerakkan mouse ke arah bawah untuk membuat garis dari titik 2 ke titik 3 dan ketik lagi 80 dan spasi/enter. Dengan langkah yang sama lakukan gerakan mouse ke arah kiri untuk membuat garis dari titik 3 ke titik 4 dan mengetik angka 100 dan seterusnya hingga titik 4 ketemu dengan titik 1.
(3) Latihan membuat garis dengan symbol atau kode polar.
Cara ini paling jarang penulis gunakan, mungkin karena belum sesuai fungsinya. Tapi bagus sebagai penambah pengetahuan dan memperjelas pengertian symbol yang berupa koordinat dan kode polar yang ada di autocad. Dengan soal yang sama untuk kotak 100 x 80 coba ikuti langkah-langkah berikut: Ketik pada command : “L”, spasi. Kemudian ketik symbol atau kode polar @100<0, spasi. Kode @ artinya membuat garis dengan panjang 100, dan < sudut yang dibentuk 0o. Pada gambar terbentuk garis dari titik 1 ke titik 2.
Cara ini paling jarang penulis gunakan, mungkin karena belum sesuai fungsinya. Tapi bagus sebagai penambah pengetahuan dan memperjelas pengertian symbol yang berupa koordinat dan kode polar yang ada di autocad. Dengan soal yang sama untuk kotak 100 x 80 coba ikuti langkah-langkah berikut: Ketik pada command : “L”, spasi. Kemudian ketik symbol atau kode polar @100<0, spasi. Kode @ artinya membuat garis dengan panjang 100, dan < sudut yang dibentuk 0o. Pada gambar terbentuk garis dari titik 1 ke titik 2.
Lanjutkan dengan ketik @80<90, spasi. Kode ini membentuk garis dari titik 2 ke titik 3. Berikutnya ketik @100<180, spasi kode ini membentuk garis dari titik 3 ke titik 4. Langkah terakhir ketik @80<270, spasi. Sehingga akan membentuk garis dari titik 4 ke 1 atau langkah ini bisa diganti dengan tekan C untuk Close. Pada gambar diilustrasikan belum termasuk langkah terakhir untuk menutup garis.
 |
| Gambar Garis yang Terbentuk dari Titik 1 sampai Titik 4 |
Untuk lebih mengerti maksud kode polar @100<0, @ 80<90, @100<180 dan @80<270 akan diperjelas pada 2 gambar di bawah ini.
Perhatikan setiap titik permulaan pembentukan garis dan sudut yang akan dibentuk akan selalu dimulai dari garis horizontal (x) dengan arah putaran positif (berlawanan arah jarum jam).
 |
| Gambar Kode Polar @100<0 dan @80<90 |
 |
| Gambar Kode Polar @100<180 dan @80<270 |
