Pada panduan belajar AutoCad tingkat dasar kali ini menjelaskan cara memanjangkan garis mengunakan command extend dan tips cara lain memanjangkan garis menggunakan drug mouse.
Command Extend, dapat disingkat EX, merupakan bagian dari modify yang dapat memanjangkan garis (object to extend) ke arah garis batas pemanjangan (boundary edges). Untuk melakukan extend, syaratnya adalah adanya boundary edges/garis batas pemanjangan yang harus ditentukan.
Command Extend, dapat disingkat EX, merupakan bagian dari modify yang dapat memanjangkan garis (object to extend) ke arah garis batas pemanjangan (boundary edges). Untuk melakukan extend, syaratnya adalah adanya boundary edges/garis batas pemanjangan yang harus ditentukan.
Sebagai contoh lihat gambar di bawah ini.
 |
| Gambar Contoh Garis yang akan Dipanjangkan |
Buatlah garis vertical biru sebagai garis yang akan dipanjangkan dan garis horizontal merah sebagai garis batas pemanjangan seperti pada gambar di atas. Kebalikan dari Trim pada materi sebelumnya.
Garis biru sengaja kita buat pendek dan tidak menyentuh garis merah, untuk latihan extend atau memanjangkan garis biru tersebut ke arah/sepanjang garis merah itu.
Ikuti langkah commandnya:

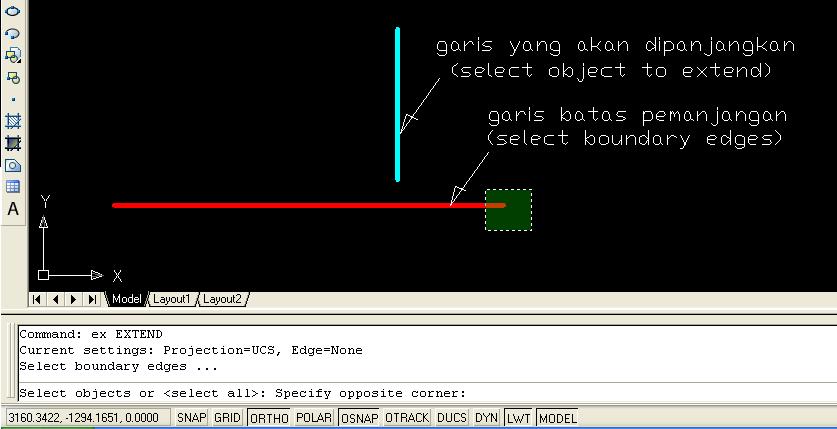

Ketik EX pada command, tekan spasi. Muncul tulisan pada command “Select boundary edges…“ yang berarti memilih garis horizontal merah sebagai batas pemanjangan dengan langkah drug mouse seperti pada gambar di bawah.
 |
| Gambar Command Extend dan Select Object |
Jika sudah dipilih, terlihat pada command tulisan “Select object to extend or…” artinya melanjutkan langkah memilih garis yang akan dipanjangkan (garis biru) dengan drug mouse bagian ujung garis yang akan dipanjangkan. Pada layar monitor terlihat hasil extend garis biru memanjang dengan batas akhir garis merah.
 |
| Gambar Hasil Pemanjangan dari Garis Biru |
Tips Cara Lain Memanjangkan Garis Menggunakan Drug Mouse:
Cara lain memanjangkan garis dapat dilakukan dengan langsung memilih object yang akan dipanjangkan menggunakan drug mouse. Perhatikan gambar berikut dengan mengambil kasus yang sama seperti di atas.
 |
| Gambar Tiga Titik Biru sebagai Hasil Memilih Garis |
Terlihat tiga titik warna biru tua sebagai hasil dari select object. Lanjutkan klik titik biru bagian bawah, kemudian drug garis tersebut ke arah garis merah hingga menempel batas garis (muncul pilihan osnap perpendicular), dan akhiri dengan klik. Sebelum melakukan cara ini, jangan lupa menghidupkan fungsi ortho dan osnap dengan centang setting perpendicular. Lihat langkah drug mouse ini.
 |
| Gambar Drug Garis Biru Hingga Menempel Garis Batas |
Terima kasih telah membaca panduan Cara Memanjangkan Garis mengunakan Extend, semoga berguna bagi kita semua.
